200萬像素一體機
200萬42倍高清網絡機芯
PC-HI2142
產品特性
200萬像素，星光42倍光學，AF自動聚焦
H.264、H.265、H.264+、H.265+
最大256G TF CARD
支持走廊模式，強光抑制，透霧
支持三碼流
支持BMP/JPG抓圖
120dB寬動態
內含1.0T智能算力，視頻結構化
適用場所：
適用于各種球機、云臺等產品監控。
產品參數
光學參數 | 傳感器 | 1/2.8" CMOS |
焦距 | 7.2-300mm，42倍光學變倍 | |
快門 | 1/25~1/100000 | |
光圈值 | F1.8-F6.5 | |
照度 | 彩色@0.005Lux ， 黑白@0.0005Lux | |
水平視場角 | 42-1度(廣角-望遠) | |
近攝距離 | 1.2m-1.5m(廣角-望遠) | |
變倍速度 | 大約5秒(光學、廣角-望遠) | |
日夜轉換模式 | 雙濾光片切換，自動，彩色，黑白 | |
切換判定方式 | 圖像算法，時間段，串口觸發 | |
參數設置 | 分辨率 | 主碼流：PAL：(1920x1080，1280x720)25fps NTSC：(1920x1080,1280x720) 30fps 輔碼流：PAL：(720x576，352x288)25fps NTSC：(720x480,352x240) 30fps 第三碼流：PAL：(1280x720，720x576，352x288)25fps NTSC：(1280x720,720x480,352x240) 30fps |
數字變倍 | 16倍 | |
聚焦模式 | 自動/手動/半自動/一次聚焦（自動模式下生效） | |
寬動態 | 120dB | |
圖像調節 | 亮度，對比度，飽和度，銳度，色度等可調 | |
圖像設置 | 區域遮擋，抗閃爍，去霧，鏡像，翻轉，背光補償，強光抑制，壞點補償，守望，掉電記憶，電子防抖，畸變校正，三維定位 | |
ROI | 4區域設置 | |
Smart功能 | Smart檢測 | 周界檢測、拌線檢測、音頻檢測 |
網絡功能 | 智能報警 | 移動偵測，視頻遮擋，斷網，硬盤錯誤，IP沖突，磁盤滿 |
支持協議 | TCP/IP,JCMP,HTTP,HTTPS,FTP,DHCP,DNS,DDNS,RTP,RTSP,RTCP,PPPoE,NTP | |
接入協議 | ONVIF,GB/T28181,主動注冊 | |
壓縮標準 | 通用功能 | 三碼流，密碼保護，心跳，IP黑白名單，斷網本地存儲，斷網續傳，最大20路預覽 |
壓縮標準 | H.264、H.265、H.264+、H.265+：Baseline，High Profile MJPEG | |
壓縮輸出碼率 | 64Kbps~16Mbps | |
音頻壓縮標準 | G.711A、AAC、G.711U、G726 | |
音頻壓縮碼率 | 8/16Kbps | |
智能算力 | 智能算力 | 1.0T |
接口定義 | 存儲功能 | TF Card 本地存儲 256G (建議使用class10) |
36pin FPC接口 | 1個RJ45 10M/100M自適應以太網口 | |
網絡指示燈，1組 | ||
RS485，1路 | ||
RS232，1路 | ||
報警輸入，1路 | ||
報警輸出，1路 | ||
音頻輸入，1路 | ||
音頻輸出，1路 | ||
電源接口，1路 | ||
reset復位，1路 | ||
擴展接口 | USB接口1路，URAT接口1路，GPIO接口4路，IR_LED，CDS_SENSOR | |
一般范圍 | 通訊定義 | RS232 接口（VISCA協議），RS485 接口（Pelco 協議，FV協議） |
工作溫度 | -20℃ - +60℃,濕度小于95%(無凝結) | |
電源供應 | DC 12V±25% | |
功耗 | 靜態 2.5w 動態 4.5w | |
尺寸 | 131.6*64*69.6mm |
產品外形尺寸圖

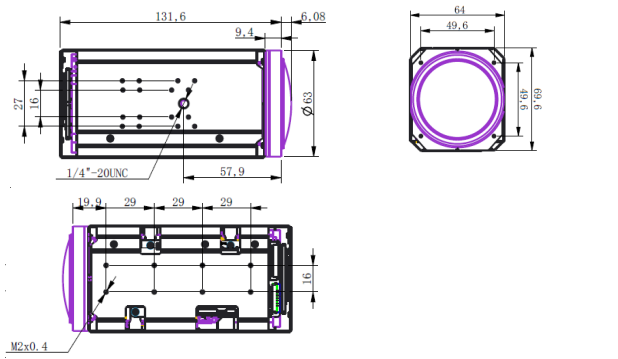

外形尺寸：

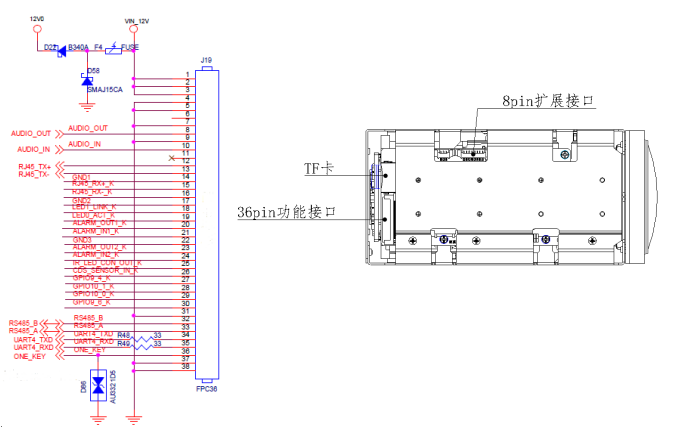

接線定義：
